濟南納克工貿有限公司廠家GWB-300型 引伸計標定儀

技術說明

GWB-300型引伸計標定儀，是一種純機械式的位移測微儀器。依據JJG762-2007引伸計檢定規程及JJF1096-2002引伸計標定器校準規范的要求，專門用于對各種規格標距引伸計的標定。

1、本儀器由精密微分測量頭、底座支架和加長桿等組成。可以方便地進行多種規格型號引伸計的計量標定。

2、精密微分測量頭由滑動量桿、量桿套筒、讀數內筒、讀數外筒及螺紋付組成。其大量程25mm；小分度（游標分度）0.001mm。

二、GWB-300型引伸計標定儀各項技術精度指標

1、測量引伸計標距大范圍           600mm（使用兩根300mm加長桿）

2、測量支座上支臂安裝孔徑             φ12

3、微分測量頭讀數內筒軸向刻度     0.5mm/格

4、微分測量頭讀數外筒圓周刻度   0.002mm/格

5、微分測量頭精度示值誤差指標

      量程0.5mm以內≤0.5μm     誤差

      量程0.5mm以上≤0.10%     逐點相對誤差

 參照標準：

  JJF1096-2002     引伸計標定器校準規范

  GB/T12160-2002  單軸試驗用引伸計的標定

  JJG762-2007      引伸計檢定規程

  可進行0.5級引伸計的標定

三、GWB－300型引伸計標定儀使用說明

   請依據JJG762－2007引伸計檢定規程及JJF1096-2002引伸計標定器校準規范的要求，進行引伸計的檢定：

1、把精密微分測量頭固定在底座支架上，在精密微分測量頭上固定一根加長桿可以測量大標距300mm的引伸計，固定兩根加長桿可以測量大標距600mm的引伸計。在精密微分測量頭下端留出至少25mm的位移空間，旋緊各個所需緊固部位，在檢定過程中除準許運動位移的部分外，都不準許有任何滑動或松動。

2、引伸計檢定范圍及檢測點的選擇與測試：

（1）檢定范圍應根據引伸計需要測試材料的技術參數決定。例如，使用50mm標距引伸計測試鋼材試樣的σP0.2技術數據，那么請您選擇1mm的檢定量程。如果測量n值則需要檢定25mm的檢定量程。

（2）對檢定點的選擇，一般每個范圍不少于8點。對于上述選例在1mm的檢定量程內，好檢定10點，即每0.1mm檢一點。

（3）檢定引伸計時用整數刻度倍讀法，不要用游標估算讀數或小數尾數讀數，因為每一次的十點讀數已造成了讀數的疲勞，估算讀數或小數尾數讀數會加劇測量誤差的產生。而整數單刻線對整讀法清晰簡單準確，出現誤差的機率小，即便出現也會及時發現，因為整數刻度倍讀數的誤差，其引伸計誤差值也會成倍數增加，這種粗大誤差會被很快及時發現。

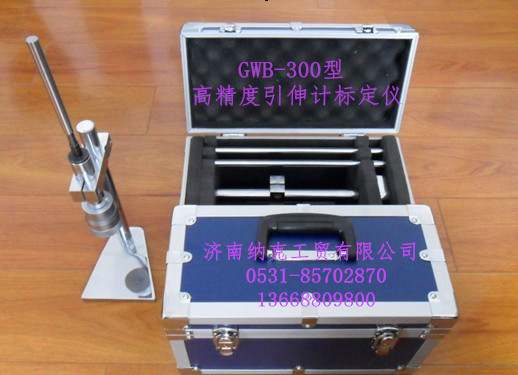

四、GWB-300型引伸計標定儀主要配置

1、精密微分測量頭   一個

2、底座支架         一套

3、300mm加長桿     兩根

4、底座膠皮         一個

5、外包裝箱         一個（外形370mm*180mm*220mm）

6、鑰匙             兩個

五、GWB-300型引伸計標定儀維護與保養

1、儀器出廠時精密微分測量頭的精度已調校好，使用中不得自行拆卸。

2、應在清潔無塵環境使用，并注意隨時保持儀的清潔無塵。

3、注意防止外力損傷及銹蝕的產生。
